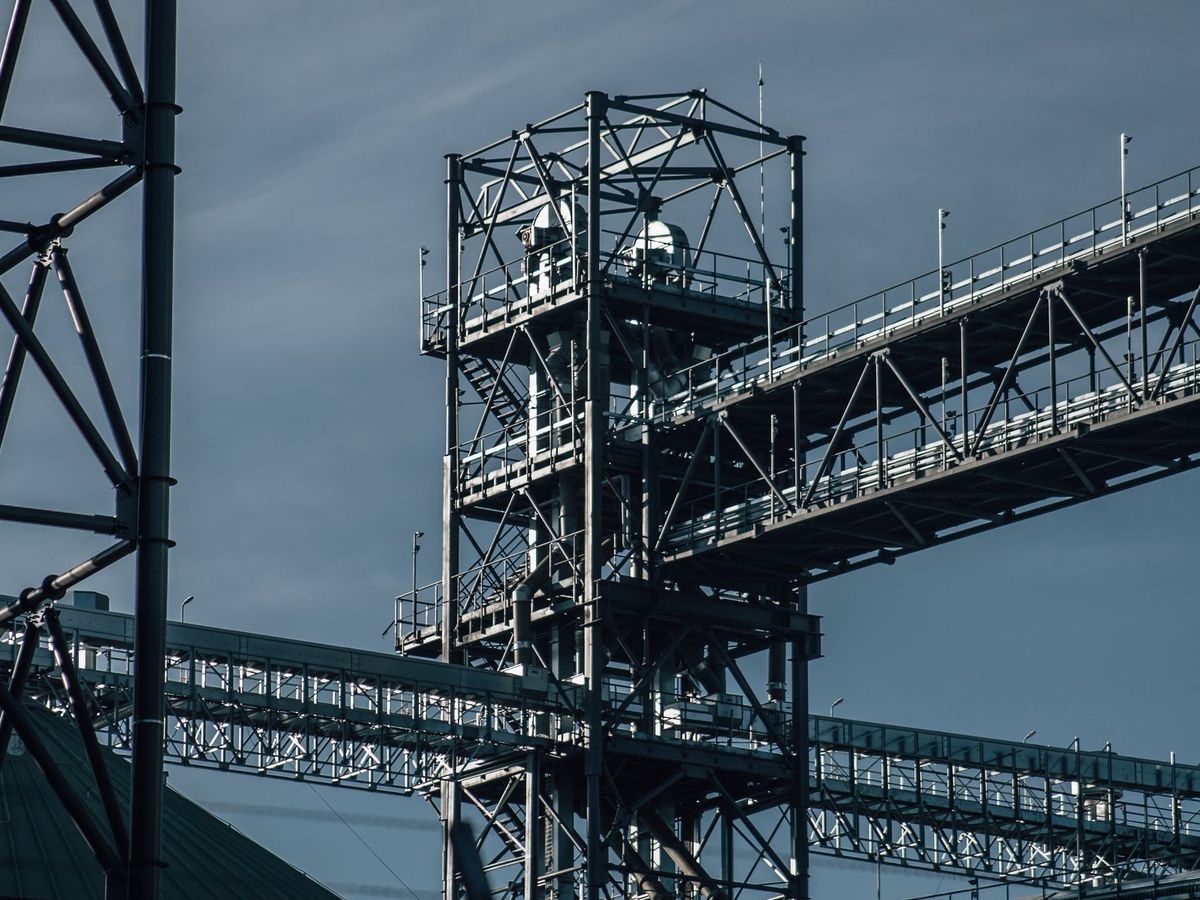

Gebze Boru Köprüsü ve Çelik Platform Statik Hesabı

Proses boru hatlarını taşıyan köprülerde belirleyici yük her zaman ağırlık değildir. Bu projede sıcaklık farkından doğan genleşme, boru mesnet kuvvetleri ve bakım yükleri en az kadar belirleyiciydi.

Tasarım kararları

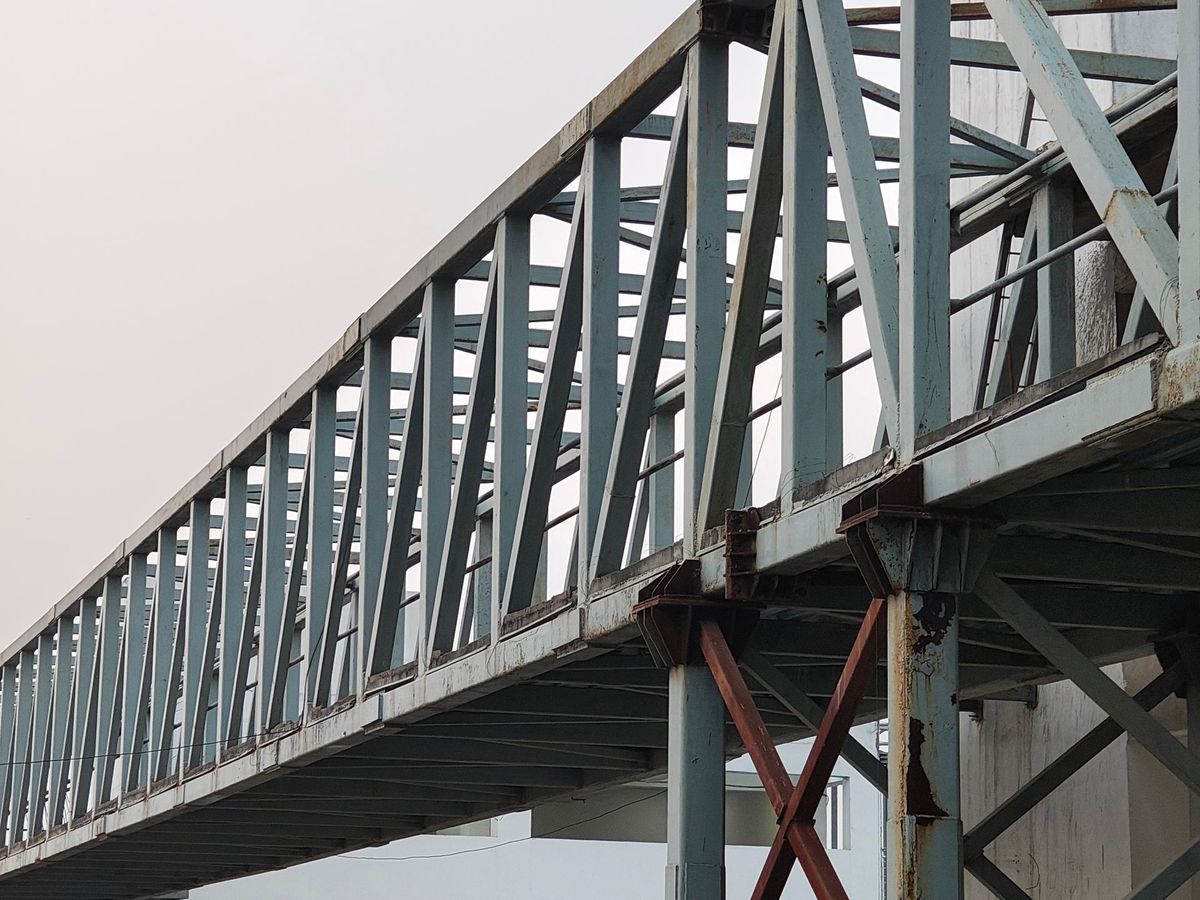

64 metrelik geçiş, ortada bir ara mesnetle iki açıklığa bölündü. Kafes yüksekliği, bakım personelinin ayakta geçebileceği biçimde belirlendi; böylece ayrı bir bakım platformu ihtiyacı ortadan kalktı.

Özel kontroller

• Genleşme: Boru hattının sıcaklık değişiminden doğan eksenel kuvvetleri sabit ve kayar mesnet düzeniyle çözüldü.
• Titreşim: Yaya kaynaklı titreşim için doğal frekans kontrolü yapıldı; alt sınır değerin üzerinde kalındı.
• Yorulma: Kritik kaynak detaylarında yorulma kontrolü yapıldı ve detay kategorileri projede belirtildi.
• Korozyon: Tesisin kimyasal ortamı dikkate alınarak yüzey hazırlığı ve boya sistemi tarif edildi.

Montaj, tesis üretimini durdurmadan gece vardiyasında yapıldı. Kaldırma planı ve geçici mesnet düzeni de proje kapsamında verildi.
